| CANHub-AS4智能4路CAN集线器 |
| 基于CAN总线和以太网的复杂现场分布式监控系统 |
CANHub-AS4 智能4通道CAN总线集线器具有4个电气隔离的CAN总线接口，能实现不同速率的4个CAN网络之间的数据存储转发。能够过滤不需要的CAN消息，降低各个CAN子网的负荷，还能路由各子网间传输的消息，可用于改变CAN网络拓扑结构、提高网络通讯距离和增加CAN节点数目等目的。
|
| 产品图片 |
|
| 产品特性 |
  集成4路完全电气隔离的CAN通道；
4路CAN通道均采用光电隔离、DC/DC电源隔离，隔离电压DC 2500V；
每路CAN通道均具有中继功能，可成倍增加CAN通信距离；
完善的接收消息过滤、发送方向设置和路由功能，提高网络有效利用率；
4路CAN通道的验收过滤可独立设置；
4路CAN通道的通讯波特率在5Kbps～1Mbps之间可分别任意设置；
采用高速32位微处理器，满足在大数据流量下不丢失数据帧的应用(6000扩展帧/秒)。 |
| 产品规格 |
同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898标准；
使用外接电源(AC/DC +9V～+24V)；
工作温度：-25℃～+85℃；
安装方式：可选标准DIN导轨安装或简单固定方式；
物理尺寸：100mm*70mm*25mm(不计算导轨安装架高度)；
CAN接口采用方便连接的开放式插座；
可选安装的外置式终端电阻。 |
| 矿井信息化工程项目设计方案 |

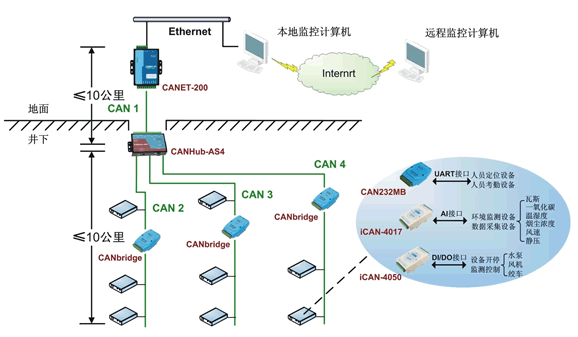

如下图所示在煤矿井下，通过CAN-bus总线将各种监控设备连接在一起，实现监控数据的实时传输。通过CANHub-AS4四路集线器和CANBridge总线中继器实现CAN网络容量以及传输距离的扩展，满足长距离、多节点、复杂井下网络拓扑和多种通信波特率并存的实际要求。
通过CANET-200将井下CAN数据同EtherNET数据透明转换，最终实现通过Internet对矿井情况进行远程监控的信息化管理。 |
 |
| |
 如右图所示采用三层网络架构来实现矿井信息化改建工程，第一层为现场监控层，由各种监控设备，包括温湿度、瓦斯、风强、静压、烟尘、人员定位、水泵、风机等监控设备组成；所有监控数据交由第二层实时数据传输层去传输，实时数据传输层采用现场总线CAN-bus，保证数据传输的实时性和可靠性；最后通过CAN-bus与以太网协议转换器将数据由以太网传输到第三层信息管理层，最终实现数据管理、分析和决策。 |
| 应用方案相关产品描述 |
|
序号
|
产品型号
|
应用功能
|
备注
|
1 |
CANET-200 |
CAN与以太网协议转换器 |
实现井上以太网和井下CAN-bus网络两级网络互联 |
2 |
CANHub-AS4 |
4路CAN总线集线器 |
改变煤矿CAN-bus网络结构,实现星型拓扑和不同波特率的CAN网络互联 |
3 |
CANBridge |
CAN总线中继器 |
成倍延长井下CAN总线通讯距离 |
4 |
CAN232MB |
CAN与RS-232协议转换器 |
将串行接口的人员定位设备升级成CAN设备，纳入CAN网络 |
5 |
iCAN-4017 |
模拟量数据采集模块 |
采集井下环境参数，确保井下环境安全 |
6 |
iCAN-4050 |
数字量输入输出模块 |
监测并控制井下各种机器的开停 |
|
