| iCAN-4050开关量输入输出模块 |
| 概述 |
iCAN-4050 DI/DO功能模块用于采集开关量输入信号，并提供开关量输出信号。iCAN-4050 DI/DO功能模块具有8路开关量输入通道和8路开关量输出通道。
iCAN-4050 DI/DO功能采用CAN总线通讯接口，符合CAN2.0B协议规范。模块在工作时，将输入的电压型开关量信号或者无源触点信号经过调理以后，送入单片机进行处理，通过CAN总线通讯将输入的开关量信号状态传送到网络中的主控设备，并且主控设备通过CAN总线将输出的开关量状态传送到模块。
iCAN-4050 DI/DO功能模块采用表面安装工艺，大大提高了系统在恶劣环境中使用的可靠性。
iCAN-4050 DI/DO功能模块的底座上配有导轨架，可以直接安装在标准的DIN导轨上，用户也可以采用其它的简便的安装方式。 |
|

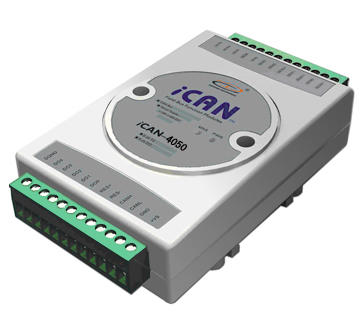

| 参考照片 |
 |
| 基本参数 |
  电源具有极性反接保护功能；
模块电源：单电源供电，供电电压为+10V～+30V DC；
CAN控制器：PHILIPS SJA1000；
CAN收发器：PHILIPS PCA82C251；
通讯协议：符合CAN协议规范V2.0B版；
工作环境温度：-20℃～+85℃；
物理尺寸：120mm*80mm*30mm(不计算导轨安装架高度)；
安装方式：可选标准DIN导轨安装或简单固定方式。 |
|
| 主要技术指标 |
输入通道数： 8路；
输出通道数： 8路；
开关量输入信号：高电平： +3.5 V~+30V；低电平：≤+1V ；
开关量输出信号：
集电极开漏输出，最大负载电压+30V，电流30mA。 |
|
| iCAN模块工具软件 |
|
| 资料下载 |
  [1135KPDF2006-10-9:673次]
[195KPDF2006-8-19:1233次]
|
|
