| LAN |
| 以太网 |
10/100 Mbps, RJ45 |
| 保护 |
内建2KV 浪涌保护 |
| 串口 |
| 信号类型 |
RS-232 /485/422（拨码开关选择） |
| 串口数 |
1 |
| 接口类型 |
DB9针式 |
| 信号 |
TxD, RxD, GND；RS-422：Tx＋、Tx－、Rx＋、Rx－
RS-485：Data＋、Data－ |
| 保护 |
提供15 KV隔离、 2.5KV电磁隔离、3KV的DC-DC |
| 串口通讯参数 |
| 校验 |
None, Even, Odd, Space, Mark |
| 数据位 |
5，6，7，8 |
| 停止位 |
1，1.5，2 |
| 流控 |
无 |
| 速率 |
300 bps 至 1.15 Mbps |
| 软件 |
| 协议 |
ETHERNET、ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、DNS、ModbusTCP、ModbusRTU、ModbusASCII |
| 工具软件 |
ZNetCom配置软件 |
| 配置方式 |
Windows平台配置软件ZNetCom |
| 电源 |
| 电源输入 |
5V DC |
| 机械参数 |
外壳材料 |
SECC 金属l (1 mm) |
尺寸（W×D×H） |
66.2*95（mm） |
重量 |
0.5 Kg |
| 环境 |
工作温度 |
-25~75℃，5~95%RH |
存储温度 |
-40~85℃，5~95%RH |
| 典型案例 |
 MPort-100IE的两种典型应用 |

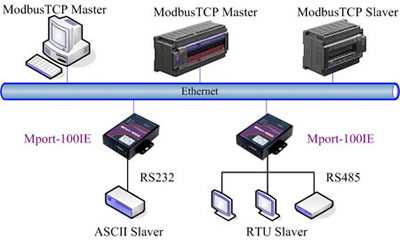

  连接ModbusTCP主机和串口Modbus从机，具体连接如图 所示： |
|
| |

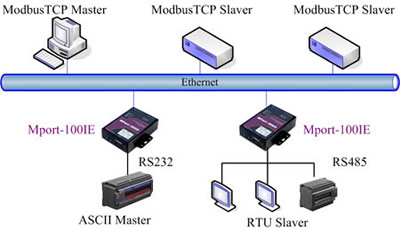

| 连接串口Modbus主机和ModbusTCP从机，具体连接如图 所示： |
 |
|
