| iCAN-4017 模拟量输入模块 |
| 概述 |
iCAN-4017 AI功能模块用于采集模拟量输入信号。iCAN-4017 AI功能模块具有8路模拟量输入通道，16位分辨率。
iCAN-4017 AI功能模块采用CAN总线通讯接口，符合CAN2.0B协议规范。模块在工作时，将输入的电压信号或者电流信号经多路开关、AD转换后经光耦隔离模块送入单片机，通过CAN总线通讯将输入的模拟量信号传送到网络中的主控设备。
iCAN-4017 AI功能模块针对工业应用设计，适用于各种工业控制领域。iCAN-4017 AI功能模块在模块内部输入输出单元与控制单元之间采用光电隔离，并对输入信号采取滤波措施，极大地降低了工业现场干扰对模块正常运行的影响，使模块具有良好的可靠性，完全符合工业应用的需要。
iCAN-4017 AI功能模块采用表面安装工艺，大大提高了系统在恶劣环境中使用的可靠性。
iCAN-4017 AI功能模块的底座上配有导轨架，可以直接安装在标准的DIN导轨上，用户也可以采用其它的简便的安装方式。 |
|

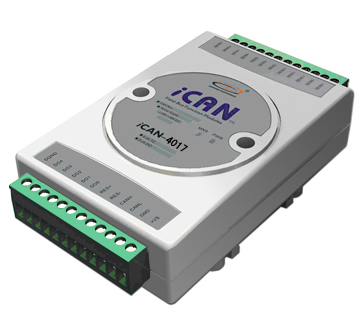

| 参考照片 |
 |
| 基本参数 |
  电源具有极性反接保护功能；
模块电源：单电源供电，供电电压为+10V～+30V DC；
CAN控制器：PHILIPS SJA1000；
CAN收发器：PHILIPS PCA82C251；
通讯协议：符合CAN协议规范V2.0B版；
隔离耐压：1000Vrms；
工作环境温度：-20℃～+85℃；
物理尺寸：120mm*80mm*30mm(不计算导轨安装架高度)；
安装方式：可选标准DIN导轨安装或简单固定方式。 |
|
| 主要技术指标 |
输入通道数： 6路差分输入，2路单端输入；
输入信号范围：±10V (默认)、±5V、 ±2.5V、±1V、±500mV、±150mV；
电流输入：±20mA(需外接125Ω精密电阻)；
AD转换分辨率：16位；
转换速率：2次/每秒(8通道每次)；
输入低通滤波、过压保护；
隔离电压：1000V DC(信号输入)。 |
|
