| 该模块具有10/100M自适应以太网接口，串口通信最高波特率高达230.4K bps，具有TCP Server、TCP Client、UDP和Real COM等多种工作模式，支持最多四个连接，支持域名访问等功能。 |

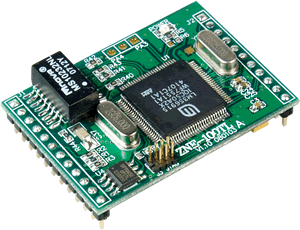

| 产品图片 |
|
| 产品特点 |
  10/100M自适应以太网接口；
支持AUTO MDI/MDIX，可使用交叉网线或平行网线连接；
波特率在300bps~230.4kbps之间可任意设定；
工作方式可选择TCP Server、TCP Client、UDP和 Real COM driver等多种工作模式，工作端口、目标IP地址和端口均可设定；
提供通用配置函数库，方便用户使用VC、VB、Delphi和C++Builder开发应用程序进行二次开发；
内置WEB服务器，方便客户进行网页配置；
网络断开后自动断开连接,保证整个网络可靠的建立TCP连接；
支持DNS，满足通过域名实现通讯的需求；
灵活的串口数据分帧设置，满足用户各种分包需求；
兼容SOCKET工作方式(TCP Server、TCP Client、UDP等)，上位机通讯软件编写遵从标准的SOCKET规则；
支持虚拟串口工作方式,提供WINDOWS虚拟串口驱动，让用户串口设备无逢升级至以太网通讯方式，无需修改原有串口软件；
TCP支持多连接,支持连接校验密码和连接后发送特定数据，满足4个以内用户同时管理一个嵌入式模块的设备；
UDP方式下支持单机或多机通讯,满足多个用户同时管理一个嵌入式模块的设备；
支持先进的安全机制，防止未经授权者的非法访问,提供防火墙IP地址筛选,最多设置8个认证IP或IP段；
支持本地和远程的系统固件升级；
免费提供Windows平台配置软件函数库,包含简单易用的API函数库，方便用户编写自己的配置软件；
支持AT命令配置；
支持远程配置。 |
| 产品性能 |
| LAN |
| 以太网 |
10/100Mbps |
| 保护 |
内建2KV 浪涌保护 |
| 串口 |
| TTL×1 |
TXD、RXD、GND |
| 串口通讯参数 |
校验 |
None, Even, Odd, Space, Mark |
数据位 |
5，6，7，8 |
停止位 |
1，1.5，2 |
流控 |
无 |
速率 |
300 bps 至230.4K bps |
| 软件 |
协议 |
ETHERNET、ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、DNS |
工具软件 |
ZNetCom2配置软件、ZNetCManager虚拟串口服务器软件、TCP/UDP测试工具 |
配置方式 |
Web浏览器、Windows平台配置软件ZNetCom2、Windows超级终端、Telnet、串口 |
| 电源 |
电源输入 |
5V DC |
| 机械参数 |
尺寸(W×D) |
44.5×31.7(mm) |
| 环境 |
工作温度 |
-25~75℃，5~95%RH |
存储温度分别为 |
-40~85℃，5~95%RH |
|
